在当今信息爆炸的时代，高速、大容量的数据传输需求日益增长，光通信技术凭借其带宽大、损耗低、抗干扰能力强等优势，成为现代通信网络的基石。而在光通信系统中，光模块（Optical Module）作为实现光电信号转换的核心器件，扮演着至关重要的角色。本文将带您深入了解光模块的基础知识，解析这一通信模块的关键技术。

一、什么是光模块？

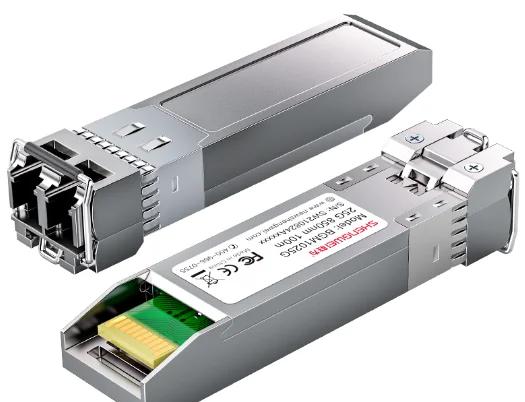

光模块，全称光收发一体模块（Optical Transceiver Module），是光通信设备中的关键组件。它主要负责将电信号转换为光信号（发射端），并通过光纤传输；在接收端，又将光信号转换回电信号。简单来说，光模块就是光电信号之间的“翻译官”，让信息能够在光纤中高速穿梭。

二、光模块的基本结构

一个典型的光模块通常包含以下核心部分：

1. 光发射组件（TOSA）：包含激光器（如VCSEL、DFB、EML等），将电信号调制到光载波上，产生光信号。
2. 光接收组件（ROSA）：包含光电探测器（如PIN、APD），将接收到的光信号解调为电信号。
3. 驱动电路：为激光器和探测器提供偏置电流和调制信号。
4. 控制电路：实现温度控制、功率监控、数字诊断等功能。
5. 光接口：连接光纤的物理接口，如LC、SC、MPO等。
6. 电接口：连接网络设备的电接口，如金手指、RJ45等。

三、光模块的分类

光模块种类繁多，可按照不同维度进行分类：

• 按传输速率：1G、10G、25G、40G、100G、200G、400G、800G等，速率越高，技术难度越大。
• 按封装形式：SFP、SFP+、SFP28、QSFP+、QSFP28、QSFP-DD、OSFP、CFP等。封装决定了模块的尺寸、功耗和端口密度。
• 按传输距离：短距离（多模光纤，几百米）、中距离（单模光纤，几公里至几十公里）、长距离（单模光纤，几十公里至上百公里）。
• 按激光器类型：VCSEL（短距多模）、FP/DFB（中长距单模）、EML（长距高速）等。
• 按应用场景：数据中心、城域网、骨干网、无线前传/回传等。

四、光模块的关键技术

1. 调制技术：从传统的NRZ（非归零码）到PAM4（四电平脉冲幅度调制），提高单位符号的比特率，满足更高速率需求。
2. 波分复用（WDM）：包括粗波分复用（CWDM）和密集波分复用（DWDM），通过不同波长在同一光纤中传输多路信号，提升容量。
3. 硅光技术：利用硅基材料制造光器件，实现高集成度、低成本的光模块。
4. 封装技术：如COB（板上芯片）、COC（芯片上芯片）等，提高集成度和散热性能。
5. 数字诊断监控（DDM）：实时监测光模块的温度、电压、光功率等参数，便于故障排查和性能优化。

五、光模块的应用场景

光模块广泛应用于各种光通信场景：

• 数据中心内部互联：服务器与交换机、交换机与交换机之间的高速连接，多用多模光纤和短距光模块。
• 数据中心互联（DCI）：不同数据中心之间的长距离连接，多用单模光纤和长距光模块。
• 电信网络：骨干网、城域网、接入网中的光传输，涉及多种速率和距离的光模块。
• 5G前传/中传/回传：5G基站与核心网之间的光通信，需求大量25G/50G/100G光模块。
• 光纤到户（FTTH）：家庭宽带接入，使用PON光模块。

六、光模块的发展趋势

随着云计算、大数据、人工智能和5G的快速发展，光模块正朝着更高速率、更低功耗、更小尺寸、更低成本的方向演进：

• 速率升级：从100G向400G、800G甚至1.6T迈进。
• 集成化：硅光技术、光电共封装（CPO）等将光引擎与芯片更紧密集成。
• 智能化：增强的数字诊断功能，支持预测性维护。
• 绿色节能：降低功耗，减少碳排放。

###

光模块作为光通信中的关键组件，其性能直接影响整个通信系统的带宽、距离和可靠性。了解光模块的基础知识，有助于我们更好地设计和维护光通信网络。随着技术的不断创新，光模块将继续推动信息社会向更高速度、更大容量迈进。
